一度で確実に進めるために
回路図の作成を始める際、開発エンジニアが最も重視するのは、回路の機能と仕様が正しいかどうかです。さらに、選択したシンボルに対応する実体フットプリントが、レイアウトエンジニアが CAD ツール上で使用するものと一致しているかどうかも気になります。レイアウト担当とのミスコミュニケーションを避けるためにも、より詳細な部品仕様や、同一型番でどれが最も安価なのかも把握しておきたいところです。これは、PM が厳しく求める“仕様”と“コスト”の両面を満たすためでもあります。
Cadence® OrCAD™ X Capture CIS（部品情報システム）は、Cadence® OrCAD™ 上で部品ライブラリの管理と統合を実現します。OrCAD X Capture CIS のアーキテクチャを通じて、既存データベースの必要な項目にリンクし、回路図作成に必要なシンボルや実体フットプリントなどを統合し、検証済みの一意な部品番号に紐づけることで、開発部門で確実に運用でき、他システムの品番とも整合が取れる部品データベースを構築できます。

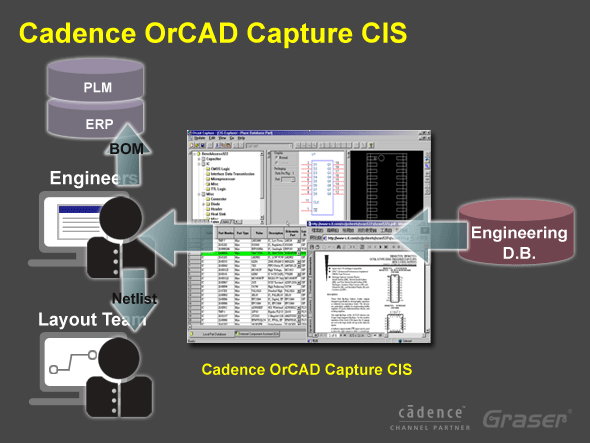

OrCAD 製品関連図
1. 選択したデータベースを柔軟に統合可能
OrCAD X Capture CIS は、ODBC 対応環境で動作し、MRP・ERP・PDM などのシステムや、Microsoft Access／SQL Server といったデータベースにも接続できます。
OrCAD X Capture CIS は、小規模な設計チームに最適な拡張しやすい構成をサポートしており、たとえば Microsoft Access をそのまま利用できます。同一拠点でより高度なクライアント／サーバー型の DB 管理が必要な場合は、SQL Server などのより高機能なデータベースを選択することも可能です。
2. 部品データを集中管理し、不要なデータの散在を防止
OrCAD X Capture CIS を集中管理された部品データベースに接続することで、承認済みの部品を確実に利用でき、不必要な部品データを排除することが容易になります。
3. OrCAD X Capture CIS は、単一の設計ファイルを複数構成で柔軟に管理可能
単一の回路図で複数の製品バリエーション（2 機種以上）を管理でき、代替部品や優先使用したい部品を構成ごとに設定したり、不要な部品を非表示設定にすることができます。バリエーション数に上限はなく、各バリエーションの状態はプレビューや印刷で確認でき、結果をレポートとして出力したり、すべての構成内容を一覧表示することも可能です。
4. 必要な部品情報を自動的に取り込み、回路図の有効データを大幅に向上
毎回の設計で部品情報を手入力するのは、数時間を要し大きな負担となっていました。 現在では、Capture CIS のデータベースを一度構築しておくだけで、データベースを活用して、さまざまな回路図を効率的に作成でき、複数の設計に展開できます。部品情報は一度登録すれば繰り返し利用できるため、回路図を作成するたびに入力し直す必要はありません。
5. OrCAD X Capture CIS なら、必要な部品情報を迅速かつ容易に取得可能
CIS 機能を利用することで、必要な情報にスムーズにアクセスできます。部品情報の一部が分かっていれば、CIS の検索機能で目的の部品をすぐに特定できます。データをダブルクリックするだけで、部品と関連情報を回路図へ配置できます。これにより、その部品の完全な情報とシンボルを即座に取得できます。さらに、自社専用のデータベースを構築したり、市販の部品データを導入することも可能です。
6. 完全な部品情報を整備することで、将来の不具合リスクを大幅に低減
選定した部品を確定する前に、関連情報を事前に確認して判断材料とすることができ、たとえば、対応する PCB フットプリントを事前にプレビューしたり、内部に登録された PDF 資料を開くほか、メーカー提供の仕様書を確認することも可能です。
7. 手戻りによる納期遅延を未然に防止
回路図作成時の人的ミスにより、値（Value）と品番（Part Number）が不一致となってしまうことがあります。そのまま出図すると誤りに気付くのが遅れ、手直しに時間とコストがかかってしまいます。しかし CIS では、BOM 出力前に回路図内の部品情報とデータベースの情報を照合し、整合性を自動チェックできます。これにより、後工程での誤りを未然に防ぐことができます。
8. Capture CIS なら、正確なネットリストと完全なレポートを出力可能
OrCAD X Capture CIS を利用することで、常に正確なデータを取得でき、出力前にデータベースとのリンクを維持することで、正確なネットリストを生成できるだけでなく、部品情報も完全な形で取得でき、後工程に影響を与えません。また、出力したデータを基に回路図を最適化することも可能で、コスト試算を事前に行うことで、必要な費用も把握できます。
部品ブラウザウィンドウ
Cadence® OrCAD™ X Capture CIS では、部品選択時に種類や条件でフィルタリングでき、選択した部品のシンボルや実体フットプリントを即座に確認でき、対応する PDF 仕様書もその場で開くことができます。部品を確認したら、ダブルクリックするだけで Cadence® OrCAD™ の回路図へ直接配置できます。追加のエクスポート／インポート操作は一切不要です。配置された部品には、品番、対応属性、正しいシンボルおよびフットプリントが自動的に付与されます。
チェック＆バリデーション
新規図でも既存図でも、あるいは客先支給の回路図でも、すべての部品に正しい品番が入力されているかを確認する必要があります。また、数千点規模の回路図から、品番未設定の部品や誤った品番が入力された部品を素早く抽出することも課題です。CIS のチェック機能に備わる“赤・黄・緑”のステータス表示により、品番申請が必要な部品を一目で把握でき、仮品番が設定されている部品についても、正しい部品を選び直すだけで明確に判別できます。
Variant 同一設計での構成違い

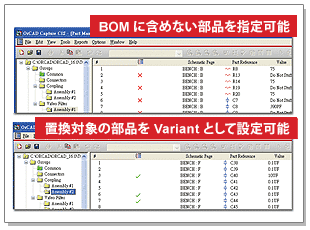

OrCAD X Capture CIS の Variant 機能を使えば、要求に応じた複数の部品構成を 1 つの DSN ファイル内で管理できます。例えば、特定の部品を実装しない設定にしたり、抵抗値・容量値の異なる部品へ置き換えることも可能です。
Part Manager から回路図上の該当部品を即座に特定

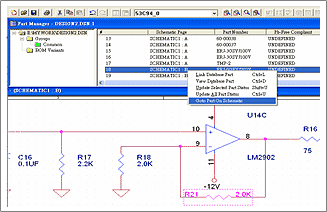

Part Manager ウィンドウで部品を選択すると、右クリックから「Goto Part On Schematic」を選ぶだけで、その部品が配置されている回路図上の位置へ即座にジャンプできます。これにより、Part Manager と回路図間の照合作業がスムーズに行えます。
Variant レポートでは、標準 BOM と異なる部品情報を明確に表示可能

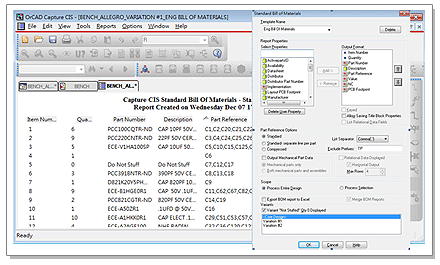

OrCAD X Capture CIS で Variant を設定しておけば、BOM 出力時に、任意の Variant 構成に応じた BOM を選択でき、出力された Variant BOM には、実装しない部品（DNP）や値の異なる部品が明確に区別されて表示されます。
Variant 情報の可視化

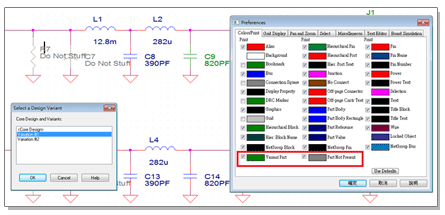

OrCAD X Capture CIS で Variant を設定しておけば、回路図上で、実装しない部品（DNP）や値の異なる部品に対して個別の表示色を設定でき、OrCAD 回路図上で、表示したい Variant 構成を切り替えて確認でき、色分けや表示ラベルにより、各 Variant 状態での部品の違いを明確に把握できます。
Allegro での Variant 対応
OrCAD X Capture CIS で Variant を設定しておけば、Cadence® Allegro® 上でも、その Variant 設定を反映した表示が可能で、Allegro で BOM を出力する際も、OrCAD と同様に任意の Variant 構成を選択して出力できます。
部品更新のコントロール

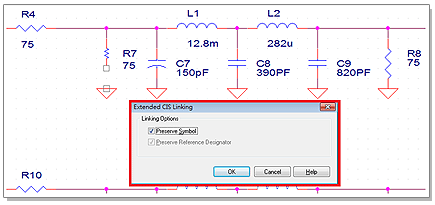

OrCAD X Capture CIS の「Extended CIS Linking」を利用すると、部品更新時にリファレンス番号を保持する（Preserve Reference Designator）かどうかを制御でき、また、元のシンボルを保持する（Preserve Symbol）かどうかも設定できます。
Cadence OrCAD X Capture CIS
 |
品番、品名、パッケージ形状などの部品情報を取得可能 |
|---|---|
|
部品情報を設計へ自動的に付加 |
|
信頼性の高いネットリストと BOM を出力可能 |
Cadence OrCAD X Capture CIS + CrossLink
|

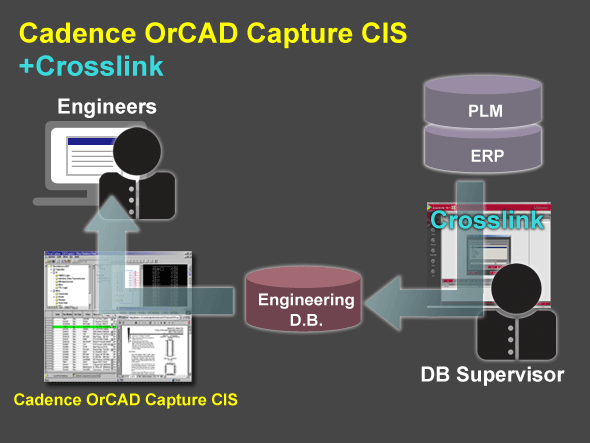

CrossLink インターフェースを通じて部品情報をリアルタイムに更新 |
|---|---|
|
エンジニアは常に正しい部品情報を即座に取得可能 |
Cadence OrCAD X Capture CIS + CrossLink + TransPDM
|

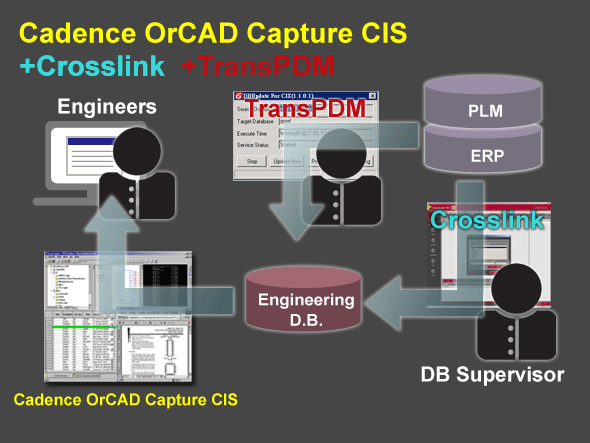

TransPDM が PLM／ERP の部品情報を Engineering データベースへ自動更新 |
|---|
