最先端の PCB 設計・配線ツール

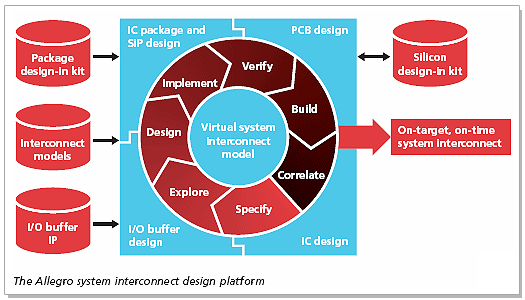

Cadence^® は、電子設計技術および関連サービスを提供する世界有数の EDA ベンダーです。Cadence^® Allegro^® PCB Design は、Cadence が提供する先進的な PCB 設計・配線ツールです。Allegro は、直感的で操作性に優れたユーザーインターフェースと、強力かつ包括的な機能を備えており、フロントエンド製品である Cadence^® OrCAD^® X Capture との連携により、高速・高密度・多層といった複雑な PCB 設計・配線に最適なソリューションを提供します。

さらに、DDR3／DDR4、PCI Express、USB 3.0 などの新しいインターフェース技術の登場により、基板上での実装・設計手法にも新たなアプローチが求められています。技術の高度化に加え、多くの企業がより短期間・低コストで高機能な製品を市場投入したいという要求を抱えています。その結果、設計業務を低コストのパートナーにアウトソースするケースも増えています。こうした複雑化に対応するため、PCB 設計には新技術と新しい管理手法の両方に対応可能な、包括的なソリューションが求められています。

Allegro は充実した制約（Constraint）設定機能を備えており、ユーザーは要件に応じて配線ルールを設定するだけで、DRC 違反を防ぎながら設計要件を満たすことができます。これにより、煩雑な手動チェックを削減し、設計効率を大幅に向上させます。最小線幅や配線長といったパラメータも定義でき、最新の高速 PCB 配線要件に対応可能です。

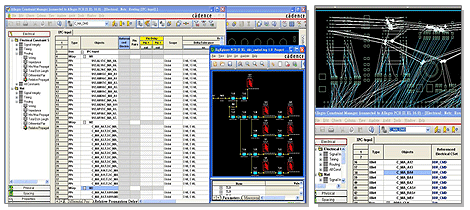

ソフトウェアに搭載された Constraint Manager （図1）は、制約定義の設定や確認を容易に行える、分かりやすいインターフェースを提供します。OrCAD X Capture との連携により、電気エンジニア（EE）は回路図作成時点で制約データを設定でき、そのまま Allegro 環境へ引き継ぐことで、部品配置や配線時にルールに基づいた自動処理とチェックが行われます。これらの制約データは再利用可能で、同種の PCB 設計においても活用できます。

（図 1）

（図 2）

Allegro は、前述の機能に加え、強力な Push & Hug ルーティングや高度な自動配線修正機能を備え、設計者の作業効率を大きく向上させます。単一信号だけでなく、複数信号を同時に配線するマルチラインルーティングにも対応しており、同種信号の配線作業を大幅に高速化できます。さらに、フレキシブル基板においても複数配線を適用でき、「Hug-Contour」オプションを使用することで、基板外形に沿った配線を効率的かつ正確に行えます（図 2）。

Allegro の強力なデザイン分割機能により、複雑な基板を複数ユーザーで同時に設計でき、作業効率を大幅に向上させます。オプションの分割設計機能を使用すれば、基板を複数の領域に分割し、各領域を担当者が並行して設計することで、開発期間の短縮が可能です。

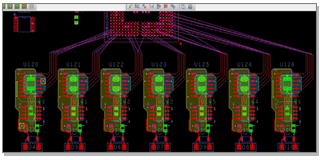

設計内に同一の回路構成が複数存在する場合（図 3）、すでに部品配置・配線・銅箔設定が完了した構成があれば、Placement Replication 機能を利用することで、設計工数を大幅に削減できます。完成済みの設計をモジュールとして登録し、同一構成の設計では、対象部品を選択するだけで迅速に適用でき、設計時間の短縮を実現します。

（図 3）

（図 4）

Placement Replication 機能により、設計工数を大幅に削減できます。完成した一連の設計をモジュールとして登録し、同一構成の設計では対象部品を選択するだけで迅速に適用でき、設計時間の短縮を実現します。

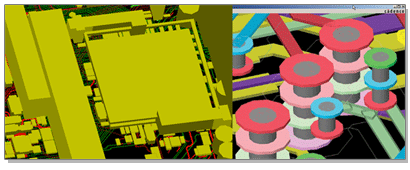

小型化設計が進む中、Allegro に内蔵された 3D ビューアにより、複雑化するビア構造や機構関連オブジェクトを確認できます（図 4）。さらに、平行移動、拡大・縮小、回転などの操作が可能です。3D 表示結果は、汎用的な JPG 形式の画像として直接保存できます。

業界で重視される銅箔の作成・編集機能として、Allegro は内層の分割機能や、ポジ／ネガ内層のレビュー機能を提供します。銅箔プレーンは、グランド形成や大電流配線などの用途に応じて、ダイナミック銅およびスタティック銅を使い分けることができます。ダイナミック銅では、全銅箔、特定の銅箔、または単一オブジェクト単位でパラメータ設定が可能です。これにより、接続方式やクリアランス値を個別に制御でき、設計特性に応じた柔軟な銅箔設計を実現します。

配線時に名称変更、ネットのスワップ、論理修正を行った場合でも、変更内容を容易に Capture の回路図へリバース反映できます。また、回路図側での変更もスムーズに Allegro へ同期可能です。さらに、Capture と Allegro 間でオブジェクトを相互にクロスプローブし、編集することも可能です（図 5）。

（図 5）

（図 6）

出力機能においては、フォトプロット出力（図 6）として 274D、274X、Barco DPF、MDA に加え、ODB++ や IPC-2581 への直接出力など、多様なフォーマットに対応しています。また、製造工程に必要な Pick & Place、NC ドリル、ベアボードテスト用データなどの各種製造データ出力にも対応しています。

Allegro の強力な入出力機能により、ADIVA、UGS（Fabmaster）、VALOR、Agilent ADS など、他の関連ソフトウェアとのデータ連携も容易に行えます。さらに、機構系 CAD との連携として、DXF、IDF、IDX 形式にも対応しています。

先進 EDA 環境への移行を支援するため、Allegro は Cadence^® OrCAD^® PCB Editor、PADS、P-CAD などのインターフェースを提供しています。これにより、他の PCB レイアウトツールから移行するユーザーも、既存の設計データをスムーズに Allegro へ変換できます。操作性に優れたユーザーインターフェース、強力な機能、高い統合性を備えた Allegro は、EDA ソフトウェアへの投資として理想的な選択肢です。

さらに詳しいメーカー情報

1. 包括的な PCB 設計ソリューション

Allegro X PCB Designer は、構想から製造データ出力までに必要なすべてのツールを統合した設計環境を提供します。回路図作成、ライブラリ管理、PCB 設計、自動／手動配線ツールに加え、機構図や他の PCB データとの変換インターフェースにも対応しています。

2. 拡張可能な設計プラットフォーム

他の PCB 設計ソフトウェアとは異なり、Allegro X PCB Designer シリーズは、設計要件や技術進化に応じて拡張可能な構成を提供します。高速設計用制約定義、自動テストポイント追加、配線チェック、信号解析などの機能を必要に応じて追加できます。すべての機能は、業界で実績のある Allegro X PCB Designer 共通のデータプラットフォーム上に構築されており、現在から将来にわたる設計課題にも最適な構成で柔軟に対応できます。

3. 効率的な部品配置

高速な部品配置機能により、部品名、外形、品番、信号名などを基準に、重要な部品を容易に配置できます。部品を自動的に基板外へ配置でき、ページ単位での配置や、重要部品ブロックの事前整理・計画が可能です。「ルーム（Rooms）」を定義することで、特定の部品を指定エリア内に配置することもできます。部品定義は回路図および PCB の両方で設定可能で、高さ制限エリアを定義することで、配置時にリアルタイムの高さチェックも行えます。

4. 高機能な手動配線

インテリジェントな手動配線機能により、高密度基板の設計を容易に行えます。形状認識や任意角度配線に対応した Allegro の配線エンジンにより、リアルタイム Push & Hug 配線を活用して柔軟に対応できます。リアルタイムの自動整線設定を制御することで、製造要件に適合した配線が可能です。設定値に基づき自動調整を行い、最大限の配線効率を実現します。

5. 高度な銅箔プレーン機能

Allegro の高度な銅箔機能により、内層分割や外層の銅箔形成を容易に行えます。直感的な銅箔編集・チェック機能により、電気的および製造上の各種要件に対応できます。ダイナミック銅／スタティック銅や多段階の設定により、接続方式やクリアランス値を制御し、特殊な電気特性要件にも対応可能です。

6. 回路図との同期による生産性向上

Allegro X PCB Designer は、回路図と PCB 間の同期を実現し、部品名変更、ゲートスワップ、ピンスワップなどの変更を自動的に反映できます。回路図での最新変更も、既存の PCB 設計へ容易に伝達可能です。

7. 自動シルク処理機能

製造データ出力前の工程で煩雑になりがちなシルク整理を、Allegro X PCB Designer はユーザー設定に基づき、配線回避、移動、回転、削除まで自動処理します。必要に応じて手動調整も可能で、新たに生成されたシルク情報は元の部品データと連動します。

8. ウィザードガイドによる高い操作性

多彩で高機能でありながら、Allegro X PCB Designer は直感的に操作できます。インタラクティブな多機能チュートリアルにより、数時間で基本操作フローを習得可能です。各入力項目に分かりやすい UI を備え、設計者の目的に応じたウィザードが操作をガイドすることで、理解しやすく、生産性向上に貢献します。

9. Cadence Allegro PCB Router 自動配線

Cadence^® Allegro^® PCB Router は、複雑な設計要件を持つ高密度基板に対応する、最先端の自動／手動配線ソリューションです。形状認識に優れた配線エンジンにより、限られた配線領域を最大限に活用し、高品質な配線結果を実現します。16,000 を超える登録ユーザーを持ち、Allegro PCB Router は業界で高く評価されている自動配線技術です。

10. 統合された製造プロセス

製造・組立・検査工程では、Gerber 以外のインテリジェントな製造データが求められています。Allegro X PCB Designer は、Valor により完全検証された ODB++ に加え、IPC-2581 データにも対応し、製造データの活用範囲をさらに拡大します。

優れたコストパフォーマンス、最新技術、統合アーキテクチャ

すべての PCB 設計企業は、品質と生産性を高めるために最先端の設計ツールを求めています。Cadence^® Allegro X PCB Designer および各種オプション製品は、先進機能と高い投資効果を兼ね備えたソリューションを提供します。しかし、すべての企業が一度に十分な予算を確保できるとは限りません。そこで Cadence^® は、同じ先進技術と共通データプラットフォームを基盤とした Allegro X PCB Designer シリーズを、より導入しやすい価格で提供し、高度かつ高生産性な設計要件を実現します。

Allegro X PCB Designer シリーズは、単一のソリューションにとどまりません。フロントエンドからバックエンドまでをカバーする PCB 設計環境を提供し、構想から製造までの設計フローをスムーズに実現します。回路図作成、部品配置、基板配線、各種製造データ出力までを一つの環境で統合して行えます。

Allegro X PCB Designer シリーズは、業界で実績のある技術を基にした、コスト効率に優れた PCB 設計の統合パッケージです。より高度な設計や信号解析が必要な場合には、Allegro PCB Design CIS-XL シリーズへアップグレード可能です。既存の設計データや慣れ親しんだ操作環境をそのまま活用し、スムーズに上位機能へ移行できます。

Allegro X PCB Designer シリーズには、PCB 設計に必要な主要ツールが含まれています。

Cadence OrCAD X Capture CIS

Cadence^® OrCAD^® X Capture CIS は、Windows 環境で広く利用されている回路図作成ツールで、直感的な操作性と優れた部品検索機能により、効率的な回路図設計を可能にします。

Cadence Allegro PCB Editor

Cadence Allegro PCB Editor は、Allegro X PCB Designer シリーズの中核となる最も強力なツールです。最先端の PCB 設計技術を基に開発された Allegro PCB Editor は、複雑な多層基板設計に対応する強力な設計プラットフォームです。拡張性の高い機能オプションにより、現在の設計・製造要件はもちろん、将来の技術変化にも柔軟に対応できます。

Cadence Allegro PCB Router

世界最先端の自動・手動配線技術 Allegro PCB Router は、自動および手動配線の両方に対応し、Allegro PCB Editor と緊密に統合されています。高い生産性要求に応えるとともに、部品配置機能とも連携します。

Allegro X PCB Designer 機能紹介

Cadence OrCAD X Capture CIS — スムーズな設計フローと部品データベース管理を実現

Cadence^® OrCAD^® X Capture は、Windows 環境で広く利用されている回路図作成ツールで、直感的かつ操作性に優れた UI と効率的な部品検索機能により、迅速な回路図設計を可能にします。

Cadence OrCAD X Capture CIS（Component Information System）は、部品の検索、追跡、検証を行うための統合部品データベース管理システムです。定義された各種属性情報を基に、必要な部品を容易に検索できます。部品選択時には、論理情報、物理情報、調達・製造情報などを取得し、回路図上で一元管理できます。

Allegro との連携

回路図上で、最小配線幅や配線長制約、部品外形、部品値、代替部品定義、ルーム（ROOM）定義、さらにはピンペア制約まで、Allegro 向けの各種設定を直接定義できます。

Footprint Viewer

回路図またはライブラリ編集画面上で、対応する Allegro フットプリント形状やピン番号／ピン名の位置を確認できます。

モジュール化による設計手法

回路図上の特定ブロックをモジュール化できるだけでなく、PCB 上の部分配線や部品配置もモジュールとして保存可能です。両者を相互に対応させることで、設計・生産フローを大幅に効率化します。

同一基板・異なる部品構成（バリアント）

OrCAD X Capture CIS で設定したバリアント情報は、Allegro 側でもそのまま反映・表示されます。Allegro から BOM を出力する際も、OrCAD と同様に出力対象のバリアントを選択できます。

Cadence Allegro PCB Editor — インテリジェントな配線環境と製造に最適なインターフェース

Allegro PCB Editor は、Allegro X PCB Designer シリーズの中核となる最も強力なツールであり、最先端の Cadence PCB 設計技術を基に開発された、複雑な多層基板に対応する設計プラットフォームです。拡張性の高い機能オプションにより、現在の設計・製造要件はもちろん、将来の技術課題にも安心して対応できます。

高速な部品配置と配置計画

高速部品配置機能により、リファレンスデザインator、部品タイプ、品番、信号名を基準に、重要部品を容易に配置できます。部品を自動的に基板外へ配置でき、重要部品ブロックの事前整理や配置計画を効率的に行えます。「ルーム（Rooms）」を定義することで、特定部品を指定エリア内に配置する制約を設定できます。部品定義は回路図および PCB の両方で設定可能で、高さ制限エリアを定義することで、配置時にリアルタイムの高さチェックを行えます。

部品配置計画 ― DFA チェック

リアルタイム DFA チェックにより、部品配置時に部品間の安全クリアランスを即座に検証します。部品配置中も Constraint Manager が信号タイミングへの影響をリアルタイムに可視化します。信号特性、配線性、製造性を考慮した最適な部品配置を実現します。

モジュール化による効率的な設計 ― Placement Replication

設計内に同一の回路構成が複数存在する場合、部品配置・配線・銅箔設定が完了した構成を Placement Replication 機能で再利用することで、設計工数を大幅に削減できます。完成済みの設計をモジュールとして登録し、同一構成では対象部品を選択するだけで迅速に適用でき、設計期間の短縮を実現します。

高機能な手動配線

インテリジェントな手動配線機能により、高密度基板の設計を容易に行えます。形状認識と任意角度配線に対応した Allegro X PCB Designer の配線エンジンにより、リアルタイム Push & Hug 配線を活用して柔軟に対応できます。障害となる配線やビアを自動的に押し広げたり、安全クリアランスを保ちながら沿わせて配線したりすることが可能です。リアルタイムの自動整線設定を制御することで、製造要件に適合した最適な配線効率を実現します。

Shove-preferred（即時プッシュ配線）

形状認識に基づく配線エンジンが障害物を動的に押し広げ、最適な配線経路を確保します。

Hug-preferred（貼線優先・必要に応じてプッシュ）

配線修正時は、他のオブジェクト形状に安全クリアランスで沿わせて配線し、必要に応じてプッシュを行います。

Hug-Only（貼線配線）

配線修正時は、他のオブジェクトに安全クリアランスで沿って配線し、プッシュ動作は行いません。

さらに、Push 配線は Auto Join や Extend Selection と組み合わせることで、より柔軟な操作が可能です。

Auto Join（配線セグメント自動結合）

配線調整時、押し出したセグメントが隣接セグメントと整合すると、自動的に結合され、一体としてプッシュ配線が行われます。

Extend Selection（選択セグメントの拡張）

配線調整時、選択したセグメントは前後の隣接セグメントと形状を維持したまま連動します。

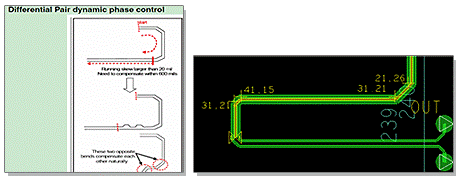

Dynamic Phase

Dynamic Phase（動的位相）チェックにより、差動ペア経路内の各コーナー間のパスを検証します。本チェックにより、差動ペア全体において、正相／逆相信号間の配線差が規定値「x mils」以内であることを確認できます。経路途中で位相ずれが「x mils」を超えた場合でも、その誤差を「y mils」以内で補正することが求められます。

受動部品を跨ぐタイミング制御（Xnet 対応）

IC 間の総配線長を管理する際、途中に抵抗などの受動部品が挿入され、両端で信号名が異なる場合があります。Xnet 機能により、受動部品両端の信号を自動的に関連付け、全体の配線長を合算できます。さらに、Property「CDS_XNET_NAME」と Ignore／Select 設定を用いて、Xnet 名称を柔軟に指定できます。

PIN DELAY

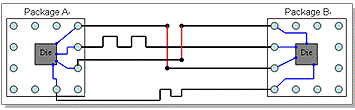

近年のパッケージ大型化により、IC 内部からピンまでの配線長が許容誤差を超える場合があります。そのため、配線設計時には、パッケージ内部のピン遅延（PIN DELAY）を考慮する必要があります。理想配線長から両端の PIN DELAY を差し引いた値が、基板上で必要な実配線長となります。すべての信号を単純に等長配線する必要はありません。

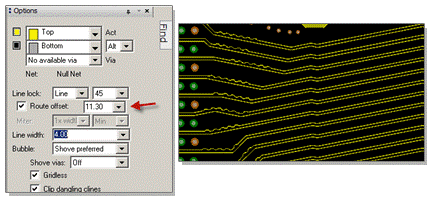

Offset Routing

配線実行時には、Route Offset 機能により、特定角度での配線要求にも対応できます。これにより、基板ガラス繊維織り構造に起因するインピーダンス不連続の低減に寄与します。

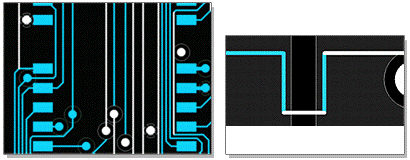

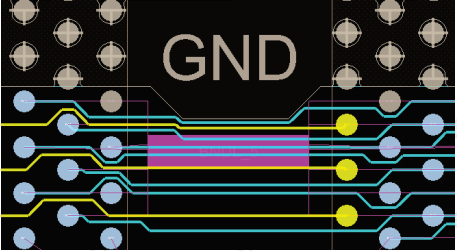

Display of Cline Segments Crossing Plane Voids

信号インテグリティ確保のため、配線がプレーンボイドを跨がないよう管理できます。Display / Segments over Voids コマンドを実行すると、内層のアンチパッド、スプリットプレーンギャップ、手動定義のボイドを跨ぐ配線をハイライト表示し、関連レポートを生成します。

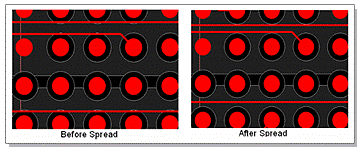

Plane Aware Cline Spreading

ボイド領域を考慮しながら、内層ボイドを自動回避し、配線間隔を均一化できます。

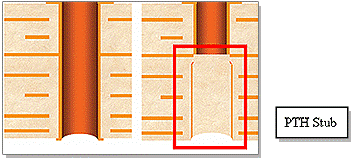

Backdrilling

高周波信号向けにバックドリル加工をサポートし、指定深さに基づくドリルデータを生成して、PTH スタブを除去します。

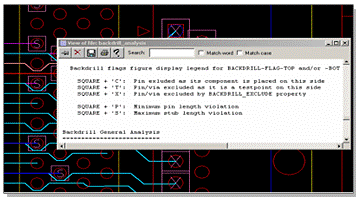

解析結果をレポートで確認し、Pad／Via に対して対応するシンボルを生成できます。

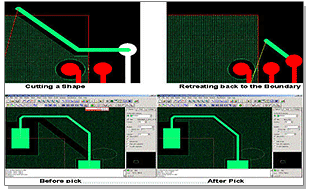

高度な銅箔機能

層数やコスト制約により複雑な内層分割が求められる中、Allegro PCB は強力かつ使いやすい銅箔作成・編集機能を提供します。信号分割、内層のポジ／ネガ設定、オブジェクト単位のパラメータ設定、部分的な銅箔形成などに対応しています。銅箔プレーンは、グランド形成や大電流配線といった用途に応じて、ダイナミック銅とスタティック銅を使い分けることができます。

ダイナミック銅では、接点ごとに接続方式やクリアランス値を設定でき、変更後は自動的に再計算されます。必要な開口や接続処理を反映し、設定した線幅に基づく最終出力イメージを画面上で確認できます。

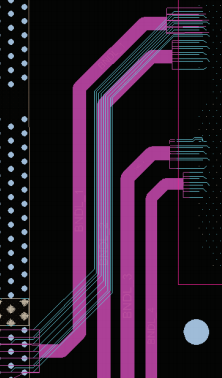

BUS 配線およびフレキシブル基板対応

単一信号だけでなく、複数信号を同時に配線するマルチラインルーティングに対応しています。これにより、同種信号の配線作業を大幅に高速化できます。フレキシブル基板においても複数配線が可能で、「Hug-Contour」オプションと組み合わせて使用できます。基板外形に沿った配線が可能となり、効率的かつ正確な設計を実現します。

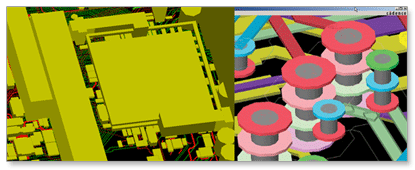

直感的な 3D ビューア

小型化設計が進む中、内蔵 3D ビューアにより、複雑化するビア構造や機構関連オブジェクトを確認できます。平行移動、拡大・縮小、回転などの操作にも対応しています。3D 表示結果は、汎用的な JPG 形式の画像として保存可能です。

包括的な出力インターフェース

設計成果を最大限に活かすためには、適切な出力データが不可欠です。Allegro PCB は、多様な製造データ出力フォーマットを提供します。フォトプロット、ドリル、ベアボードテスト、テストポイントなどのデータ出力に加え、各種レポートをカスタマイズできます。Allegro PCB は ODB++ を統合し、Valor との連携により、業界最先端のインテリジェント製造データを下流工程へ提供します。これにより、より正確で包括的な“非フォトプロット”データによる製造が可能です。さらに、最新の IPC-2581 にも対応し、前後工程と連携した統合データを出力できます。

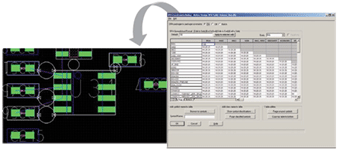

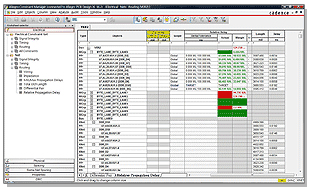

Constraint Manager

複雑化する配線ルールに対応するため、Constraint Manager は定義済みルールと現在の配線状態をリアルタイムに表示します。スプレッドシート形式のインターフェースにより、設計ルールの取得・管理・検証を容易に行えます。定義したルールは、信号配置および配線結果の制御に活用されます。階層化された UI により、バス配線設定など関連信号を一括で制御できます。Constraint Manager を用いることで、現在の配線状態が要件を満たしているかを迅速に確認できます。

Cadence Allegro PCB Router ― 先進の自動／手動配線ソフトウェア

Cadence Allegro PCB Router は、市場で高く評価されている先進的な自動／手動配線ソフトウェアで、Cadence Allegro PCB Editor と緊密に統合されています。回路図および PCB 上で定義された各種パラメータや設計制約を、そのまま Allegro PCB Router に引き継ぐことができます。内蔵のオートルータは、最大 6 層の信号層で同時配線が可能で、部品ピン数の制限もありません。より多くの配線層が必要な場合でも、コスト効率の高いアップグレードにより、最大限の効果を得ることができます。

手動配線においては、Allegro PCB Router 独自のプッシュ／シェーブ配線機能を搭載しています。新たな配線を行う際、既存の配線やビアを自動的に押し広げ、部品ピンを回避しながら配線できます。配線やビアを編集する際には、ゴースト表示により複数の配線候補ポイントが提示されます。カーソルで候補を選択すると、配線結果がリアルタイムに表示されます。また、複数段階の Undo 機能により、任意の配線ステップへ容易に戻ることができます。

多層で複雑な基板では、適切なビア位置の選定が難しい場合があります。Allegro PCB Router は周辺の使用可能なビア位置を表示し、目的の位置をダブルクリックするだけでビアを配置できます。手動配線では、直角、45 度、任意角の配線モードに対応しています。生産性向上のため、特定エリアまたは基板全体に対して自動整線処理を実行できます。不要な折れや屈曲を削減できます。

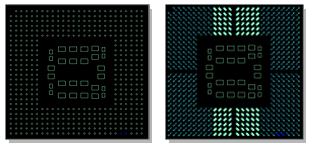

高密度かつ複雑な基板設計に対応するため、Allegro PCB Router は、形状認識に優れた強力な自動配線アーキテクチャを採用しています。基板上の利用可能な配線スペースを最大限に活用できます。BGA デバイスのファンアウト配線も容易に行えます。グリッド／ノングリッド配線の両方に対応し、標準サイズおよび非標準サイズの部品にも柔軟に対応可能です。手作業による個別配線を最小限に抑え、自動配線の完了率と効率を向上させます。

Allegro X PCB Designer ― High-Speed Option の特長

Advance Floorplanning & High-Speed Constraint

SigXplorer を用いて高速信号のトポロジーを編集し、配線ルールとして設計に組み込むことができます。これにより、分岐配線の等長化や、特殊なトポロジー構造を持つ配線設計要件に対応可能です。さらに、同一の設計ルールおよびトポロジー構造を、類似設計へ再利用することができます。個別に定義する必要がなく、設計効率と設計精度の大幅な向上に貢献します。

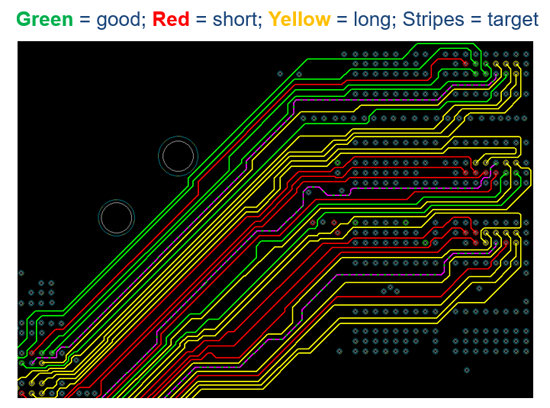

Timing Vision

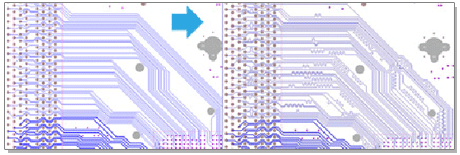

基板上には多数の配線が存在し、それぞれにタイミングや位相要件がありますが、本機能を用いることで、設計・確認・修正を効率的に行えます。等長化が完了している配線と、未達成の配線を色分けして表示できます。色分けはユーザーが自由に設定可能で、例えば等長達成は緑、わずかに短い場合は赤、大きく短い場合は青、わずかに長い場合は黄色、大きく長い場合は赤、といった視覚的な区別が行えます。基板全体、または解析対象とする特定のネットを選択して表示できます。図に示すように、基板全体の配線長状況を一目で把握できます。

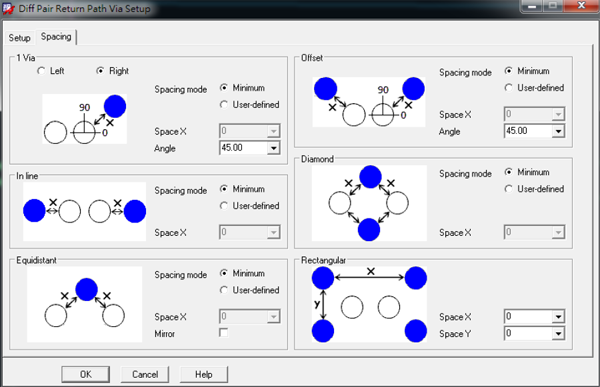

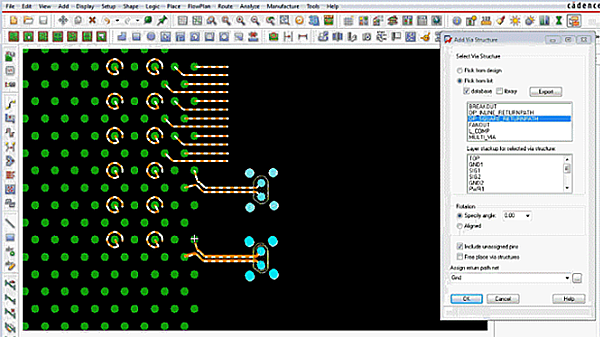

Add Differential Pair Return Path Vias

高速設計において、ビア遷移は PCB インターコネクトにおける信号減衰の主な要因の一つです。高速チャネルでは、信号の層変更時に連続したリターンパスを確保するため、重要信号の近傍にグランドビアを配置する必要があります。これにより、モジュール化された手法でリターンビアモジュールを迅速に作成し、再利用可能な高速ビア構造として活用できます。これらの構造は事前に検証されており、「Design by Correctness（設計即正確）」を実現します。リターンビア配置や銅箔のクリアランス（避け）設計も含まれます。これらのビア構造は、配置および配線設計中に意図せず変更されることはありません。設計意図を確実に維持できます。

Auto-interactive Delay Tune (AiDT)

タイミング制御の調整においては、AiDT 機能を用いることで、単一信号、差動ペア、さらには信号グループに対して迅速な調整が可能です。

Allegro X PCB Designer - Miniaturization Option の特長

Microvia（マイクロビア）対応

近年、高周波・高速・多機能製品（スマートフォン、GPS、PDA、ノート PC など）が普及し、小型・薄型化の要求により、基板上で利用可能なスペースはますます制限されています。そのため、多くの設計で HDI（High Density Interconnect）構造が採用されています。Microvia に対応することで、異なる製造プロセスのビア構造を使用する場合でも、設計要件に応じた設計ルールを柔軟に設定できます。これにより、レイアウト設計工数を削減し、設計精度の向上に貢献します。

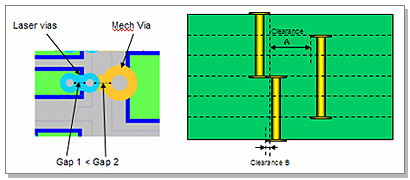

Microvia Stacking Rules

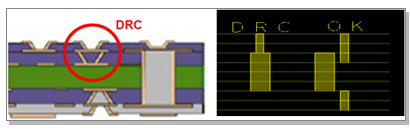

強力な Microvia スタッキングルールチェック電気的チェックに加え、製造プロセスにおけるスタック構造の特殊要件も検証できます。製造制約による設計トラブルを未然に防止します。その結果、生産性と歩留まりの向上に貢献します。

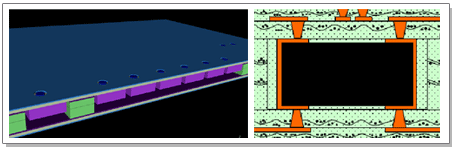

Embedded Component Design

モバイル機器をはじめとする市場ニーズの高まりにより、さらなる小型・薄型化、高性能化、高速化が求められています。PCB 内に受動部品、さらには能動部品を内蔵する設計が導入されつつあります。本 Option では、内蔵部品に関する包括的なパラメータ定義および検証機能を提供します。これにより、これらの先進的な製品設計を効率的に進めることができます。

Allegro X PCB Designer - Symphony Team Design option の特長

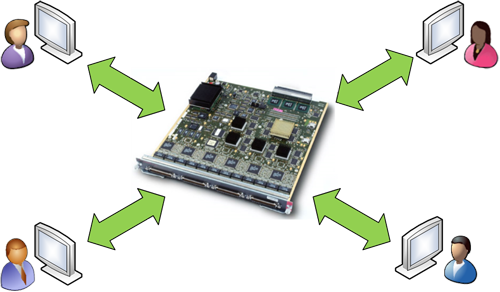

Allegro^® PCB Symphony Team Design Option により、共通データベースを構築し、オンラインでのレイアウト協調設計を実現できます。各チームメンバーは作業中に、他のメンバーによるレイアウト変更を画面上でリアルタイムに確認できます。この共通データベース方式により、各レイアウトエンジニアは現在の設計状態を容易に共有し、他のエンジニアを招待して共同作業を行えます。

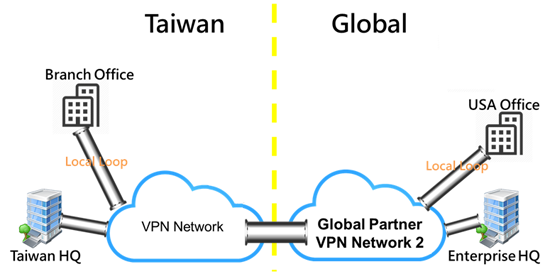

Symphony のオンライン協調機能は、ローカルネットワーク内での接続にとどまらず、遠隔地のパートナーとも接続し、協同作業を行うことが可能です。

Allegro^® PCB Symphony Team Design による同時オンライン作業では、双方向のリアルタイム確認が可能です。これにより、PCB 設計フローを加速し、手戻りによる再作業時間を削減します。

Allegro X PCB Designer - Design Planning Option の特長

Flow Planning 機能では、Flow Bundle を作成することで、信号グループをバンドルとして可視化し、配線計画を行うことができます。バンドル形状は、実際の配線ルールに基づいて必要な配線スペースを反映して表示されます。これにより、配線スペースや配線経路を迅速に評価できます。さらに、配線の接続関係を自動的に確立することが可能です。

Auto Connect

設定したバンドル経路に基づき、Auto Connect（Prototype）機能を使用することで、配線接続を自動的に完了できます。

Auto-I Break Out

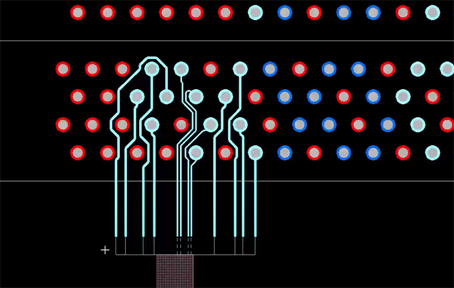

同様に、Auto-I BreakOut 機能を用いて、設定済みのバンドル経路に沿って、シングルエンドまたは両端のブレークアウトを自動解析・実行できます。

Auto-I Trunk Route

ブレークアウト完了後は、Auto-I Trunk Route により、両端のブレークアウト間を幹線（トランク）配線で自動接続し、配線を完了します。

Allegro X PCB Designer – Analog / RF Option の特長

本機能により、エンジニアは RF を含む Mixed-Signal 設計を迅速に統合できます。RF／マイクロ波／デジタル／アナログが混在する製品設計へ迅速に適用可能です。従来から使い慣れた回路図／PCB 設計ツールに加え、エンジニアに広く利用されている Agilent ADS によるシミュレーションや設計とも、同一プラットフォーム上で容易に統合し、双方向でデータ更新が可能です。これにより、RF 製品の開発期間を大幅に短縮できます。

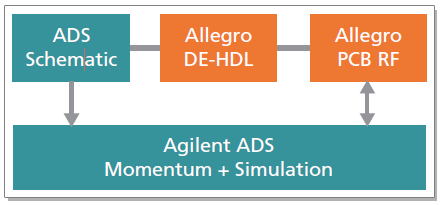

ADS シミュレーション環境と回路図環境を統合し、Cadence HDL／Allegro PCB と双方向に連携して利用できます。従来の使い慣れたツールを活用しながら、データ連携により最適な設計を実現します。

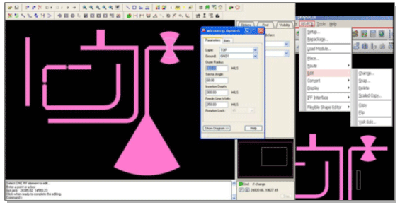

外部から RF 部品を取り込むだけでなく、本 Option では、複雑な RF 部品の作成および編集にも対応しています。GUI 上のパラメータ設定により、一般的な PCB レイアウトツールでは作成が困難な特殊角度・形状の RF 部品を容易に生成できます。さらに PCB レイアウト機能と組み合わせることで、電気配線や銅箔処理まで一貫して対応可能です。特殊部品設計とレイアウト要件の双方を同時に満たします。

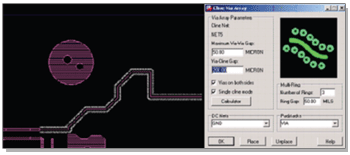

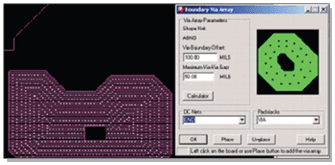

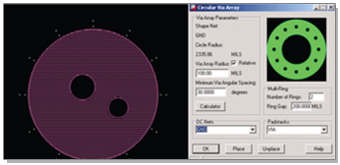

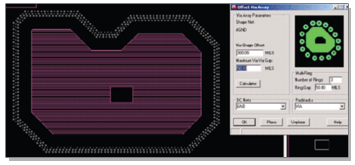

RF 設計では、電磁放射の影響を低減するため、ビアアレイを用いて良好な接地およびシールドを確保する手法が一般的です。本 Option では、Offset Via Array、Circular Via Array、Cline Via Array、Boundary Via Array の 4 種類のモードを提供しています。必要なビアアレイを迅速に作成できます。設計フローの加速に貢献します。
