回路設計を包括的に支援する設計・管理支援システム

GIMS (Graser Information Management System) は、Cadence^® OrCAD^® Capture CIS プラットフォームを基盤として開発された多機能な自動化システムであり、回路設計チームに対して高効率な設計および管理ソリューションを提供します。

GIMS は Capture CIS の標準機能をベースに、部品管理および自動チェック機能を強化し、代替部品の手動／自動選定、回路図のバージョン管理、回路図のモジュール化管理、BOM 出力など、設計現場で即戦力となる実用機能を多数搭載しています。さらに、GIMS はカスタマイズ機能開発にも柔軟に対応し、最新の電子設計フロー全体を幅広くサポートすることで、設計および管理の効率と精度を大幅に向上させます。

GIMS の特長

	OrCAD Capture CIS 操作インターフェースとの統合
	OrCAD Capture CIS と深く連携し、組み込み型の操作インターフェースを提供することで、ユーザーは OrCAD 環境上で、部品設定、モジュール挿入、バージョン管理を直接行うことが可能になります。これにより、操作性と作業効率の向上を実現します。
	部品の自動チェックおよび 2nd Source の自動ロード
	部品ステータスを高精度にチェックし、2nd Source 情報を自動でロードする機能を提供します。設計完了後、部品の状態を自動的に確認し、2nd Source 情報との照合を行いその結果を回路図上の部品プロパティへ自動反映するため、再設定の手間を大幅に削減できます。
	BOM 比較およびレポート出力
	新旧 BOM を Excel 形式で取り込み、差分を比較できる BOM 比較機能を提供します。品目番号または実装位置を主キーとして自由に切り替えながら比較を行うことが可能です。最終的に比較結果をレポートとして出力するとともに、回路図上の部品情報へ反映することで、設計精度の向上に貢献します。
	インテリジェント部品検索および在庫管理
	インテリジェントな部品検索インターフェースにより、オンライン部品データベース上の部品情報を直接検索できます。また、管理者権限を設定することで、部品データのメンテナンスや登録・アップロードが可能です。これにより、データの一貫性と即時性を確保できます。
	回路図のバージョン管理およびモジュール管理
	GIMS の Schematic Vault システムは、OrCAD Capture/CIS による回路図設計プロジェクトの作成および管理をサポートします。設計バージョンを包括的に記録・追跡・管理することで、設計プロセスにおけるヒューマンエラーを大幅に低減します。また、Module Control によるモジュール管理インターフェースにより、設計モジュールの迅速な作成、分類、改訂履歴の追跡が容易に行えます。
	カスタマイズ機能への対応
	多様化する設計ニーズに対応するため、GIMS は高度なカスタマイズ開発の柔軟性を備えています。お客様はプロジェクトの特性に応じて、専用機能のカスタマイズを要件として指定することが可能です。これにより、システムを既存の業務フローに自然に組み込み、より高い付加価値の創出を実現します。

組み込み型操作によるシームレスなユーザー体験

GIMS は OrCAD Capture/CIS に完全に組み込まれており、ユーザーは他のツールへ切り替えることなく、使い慣れた設計環境上で、部品の実装／非実装設定、部品ステータスの自動チェック、回路図のバージョン管理、モジュール回路図の作成・挿入などの操作を一元的に行えます。これにより、操作性と作業の流れを大幅に向上させます。

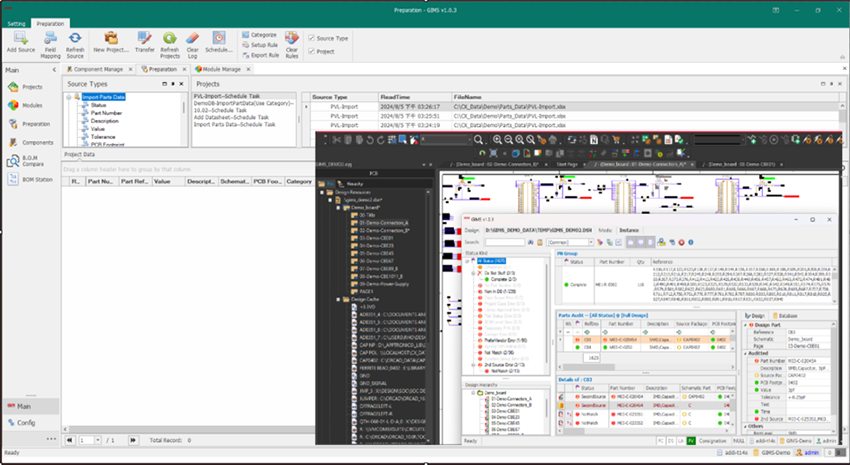

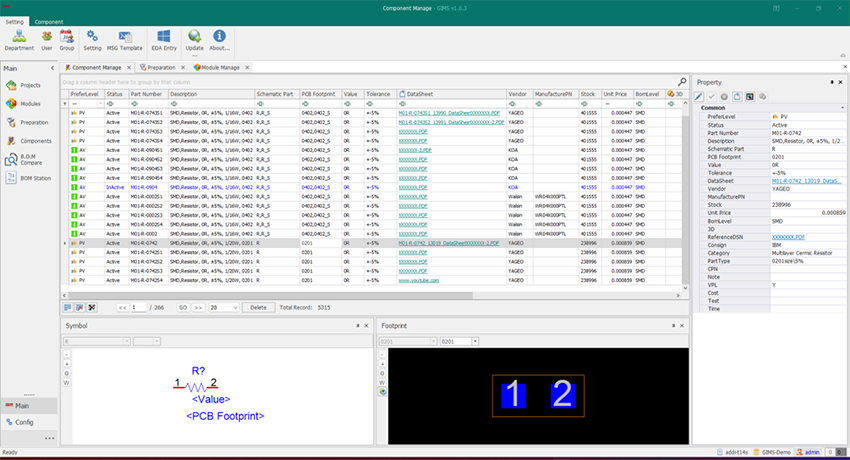

インテリジェント部品検索

GIMS は、より高度で専門性の高い部品管理インターフェースを提供します。オンライン部品データベース上の部品情報を直接検索でき、部品の属性や状態を迅速に把握することが可能です。管理者権限を持つユーザーは、部品情報のメンテナンスを行うことができ、部品データをシステム指定のパスへアップロードすることで、部品管理業務の効率化を実現します。

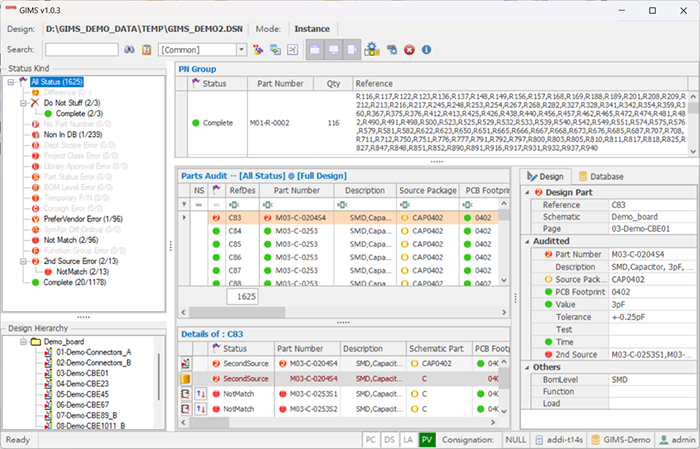

部品の自動チェック

GIMS の部品チェック機能は、回路図設計完了後に、より詳細な部品チェック情報を提供します。GIMS Audit Parts を使用することで、部品の状態を包括的に確認することが可能です。部品情報、2nd Source 情報、部品情報の比較結果、部品ステータスの評価などを一覧で把握できます。これにより、BOM 作成前の段階で設計ミスのリスク低減に貢献します。

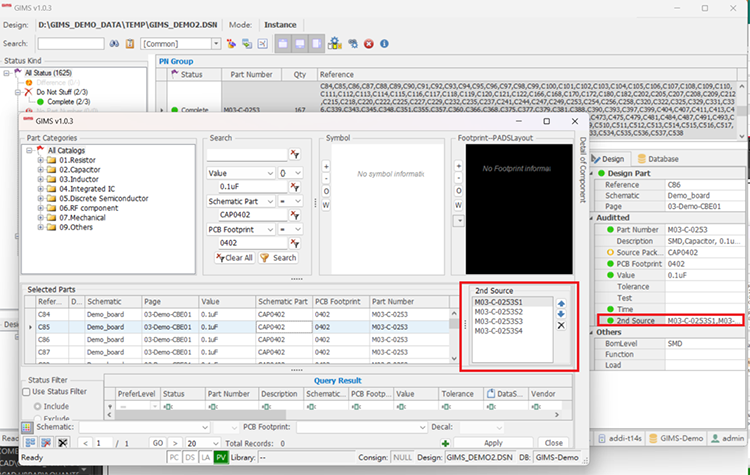

2nd Source 部品の自動ロード

GIMS には 2nd Source を自動でロードする機能が標準搭載されています。回路図上の Main Source 部品と 2nd Source との対応ルールを定義することで、2nd Source 情報を自動的に取り込み、回路図の部品プロパティへ反映します。再設定は不要です。これにより、手動設定にかかる工数を削減し、より効率的な作業を実現します。

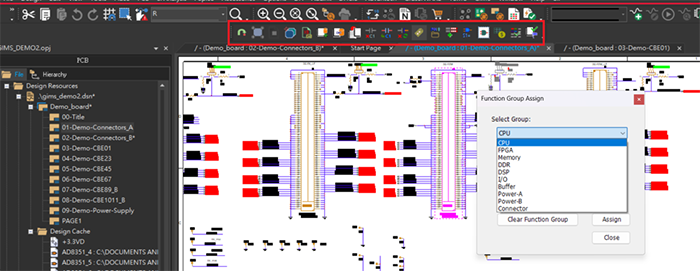

回路図用クイックツールバー

GIMS のクイックツールバーは、OrCAD Capture CIS にシームレスに統合されています。回路図部品のバージョン管理をはじめとする、設計モジュールの追加・管理、部品の実装／非実装（Parts Stuff / Not Stuff）設定や、部品機能設定の割り当てなど、日常設計で頻繁に使用される操作を提供します。これにより、設計作業をよりシンプルかつスムーズに進めることが可能になります。

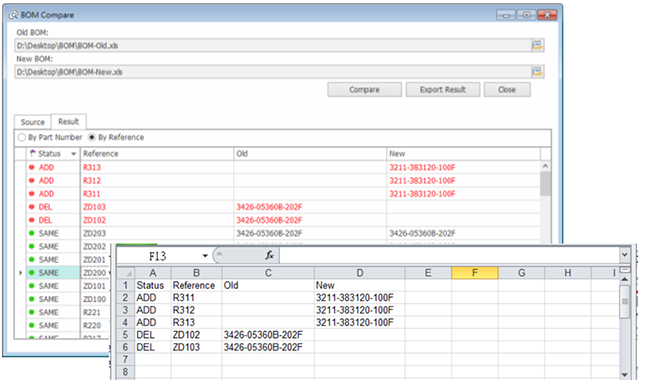

回路図 BOM の比較

GIMS は高機能な BOM 比較機能を提供します。回路図の新旧 BOM を Excel 形式で取り込み、差分比較を行うことが可能です。品目番号（Part Number）または実装位置（Reference）を主キーとして、自由に切り替えながら比較できます。比較完了後は、レポート出力に加え、回路図上の部品情報へ反映することが可能です。

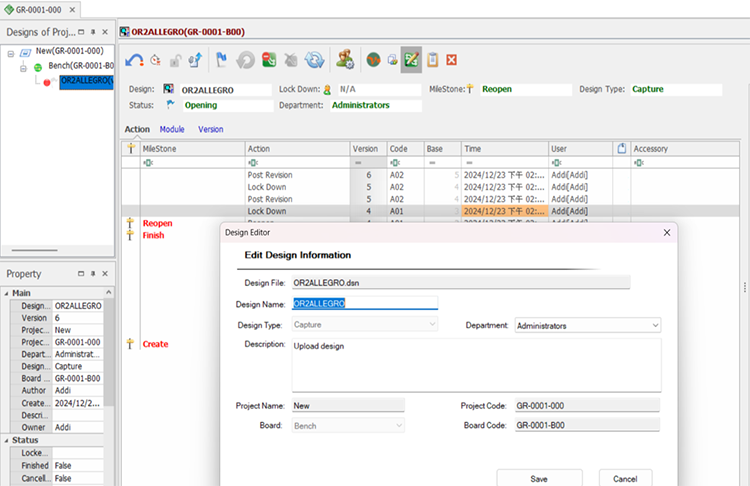

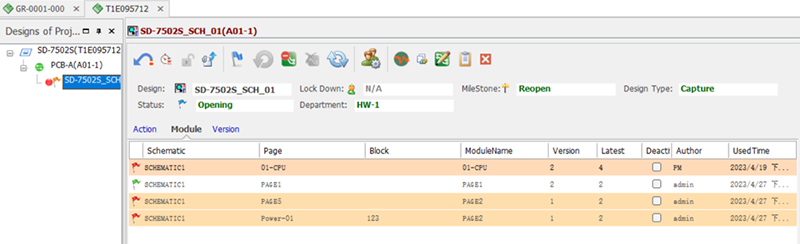

GIMS Schematic Vault 回路図バージョン管理システム

GIMS Schematic Vault は、開発（RD）およびプロジェクトマネージャー（PM）向けに、OrCAD Capture/CIS 回路図設計プロジェクトを高効率に管理するためのプラットフォームを提供します。設計バージョンの記録・追跡・管理を一元的に行うことが可能で、設計段階から BOM 出力に至るまでのプロセスにおいて、ヒューマンエラーを大幅に低減します。これにより、設計データ全体の正確性向上に貢献します。

	インテリジェントなプロジェクト設計管理により、プロジェクトメンバー間で設計内容の一貫性を維持し、複数人による同時編集で発生しがちなバージョン不整合を防止します。
	直感的なダッシュボードにより、プロジェクトの状態を分かりやすく可視化し、設計者が一目で把握できるほか、プロジェクトの検索および表示にも対応しています。

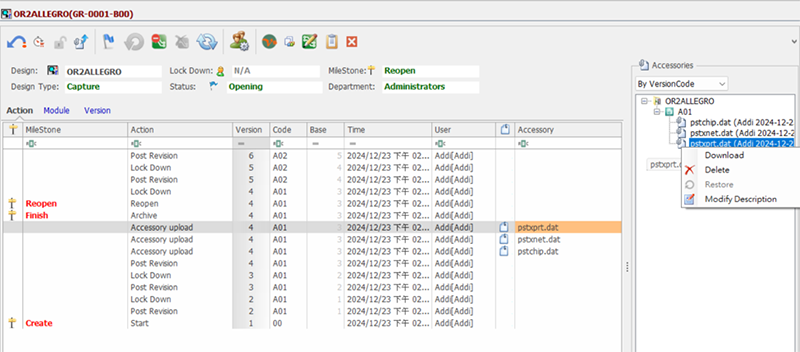

	バージョン履歴や重要な変更マイルストーン情報を、対応するバージョンコードとともに完全に記録・管理します。

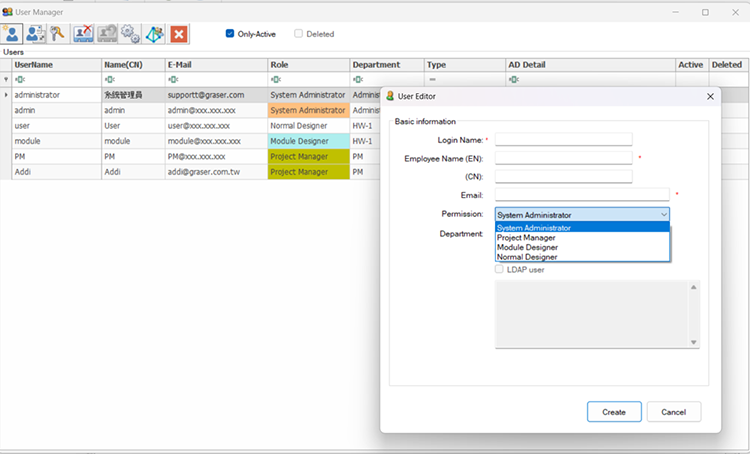

	部門別またはユーザー（User）ロールに応じた柔軟な権限管理に対応し、プロジェクトおよび設計データの閲覧権限を細かく設定できます。

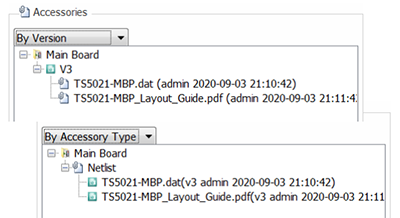

	プロジェクト設計に関連する各種添付ファイルをアップロードでき、バージョン番号やファイル種別ごとに並び替えて閲覧することが可能です。

	同期機能により作業効率をさらに向上させ、使用中の設計モジュール（Design Module）がサーバー上のバージョンと一致しているかを迅速に確認できます。必要に応じてワンクリックで同期を実行でき、すべてのチームメンバーが常に最新の設計データを使用できる環境を維持します。

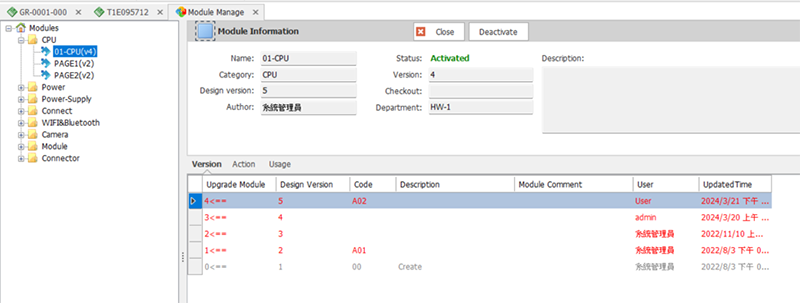

GIMS Module Control - モジュール管理インターフェース

	既存プロジェクト内のモジュールページ（Module Page）を一括でサーバーへ迅速に登録し、ツリー構造による分類および命名管理を行うことが可能です。
	部門ごとに専用の Reuse Module を定義でき、所属部門のモジュールページのみを閲覧・利用できるよう権限制御を設定できます。

	Reuse Module に対する設計内容の変更・改訂履歴を追跡管理できます。
	モジュールが複数のプロジェクトでどのように使用されているか（Usage 関係）を可視化し、アーカイブされたプロジェクトも含めて迅速に検索・参照することが可能です。

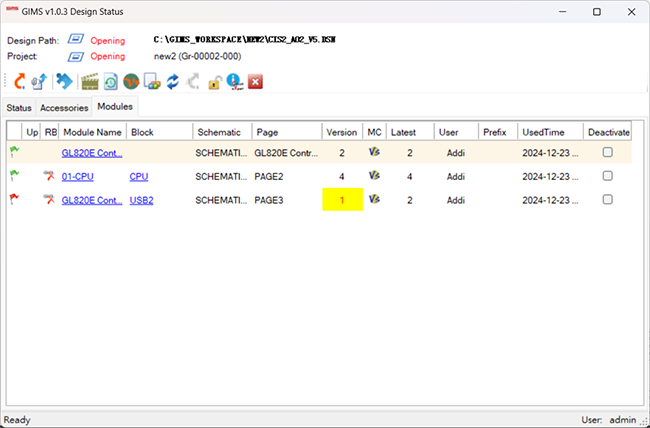

	ステータスを色分け表示するインジケーター機能により、プロジェクト内のモジュールがサーバー上のバージョンと同期しているかを即座に確認でき、モジュールの一貫性を維持します。

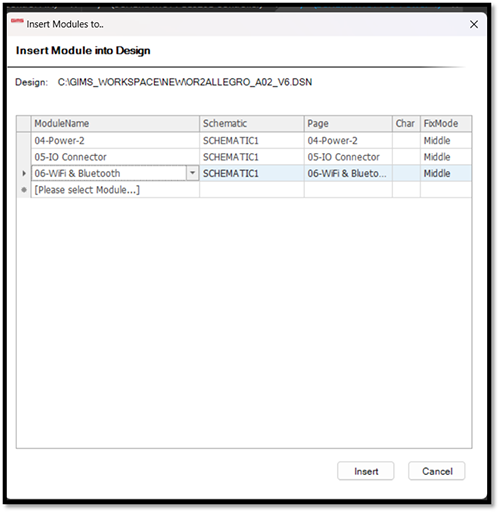

	複数ページで構成された Reuse Module を新規設計へ一括挿入できるほか、モジュール内の部品 Ref.Des. に対してプレフィックスを追加定義することも可能です。
