設計と製造をつなぐ、最適な自動化検証ツール

CAMProは、設計と製造の橋渡しに特化した自動化ツールです。設計側のEE／Layoutエンジニア向けに、実務で即活用できる機能を提供し、製造に必要なデータ準備を効率化。設計品質の向上と作業負荷の低減を同時に実現し、よりスマートで高効率なワークフローを支援します。

PCB 後工程の検証において、従来の Gerber＋NC ファイル運用では、ファイルを読み込むたびに多くの煩雑な設定作業が必要となります。フィルム順の調整をはじめ、各レイヤーごとに正／負像、銅層、シルク、ソルダーマスク、ペースト層などの属性を個別に定義しなければなりません。さらに、ブラインド／ベリードビアを含む場合は、層構成ごとに複数の NC ドリルファイルを正しく対応付ける必要があります。最終的に、別途読み込んだ IPC-356 データをネット情報の基準として使用し、はじめてベアボードの Open／Short チェックが可能となります。

そのため、現在では多くの基板メーカーが、より新しく構造化された ODB++ や IPC-2581 をバックエンドの処理フォーマットとして採用しています。これらのフォーマットでは、ツリー構造（または単一の.TGZ ファイル）内に、各レイヤー情報、ドリル情報、さらには部品・ネット情報まで一元的に含まれています。その結果、ベアボードの Open／Short チェックをはじめとする各種後工程処理において、データの対応精度と作業効率が大幅に向上します。

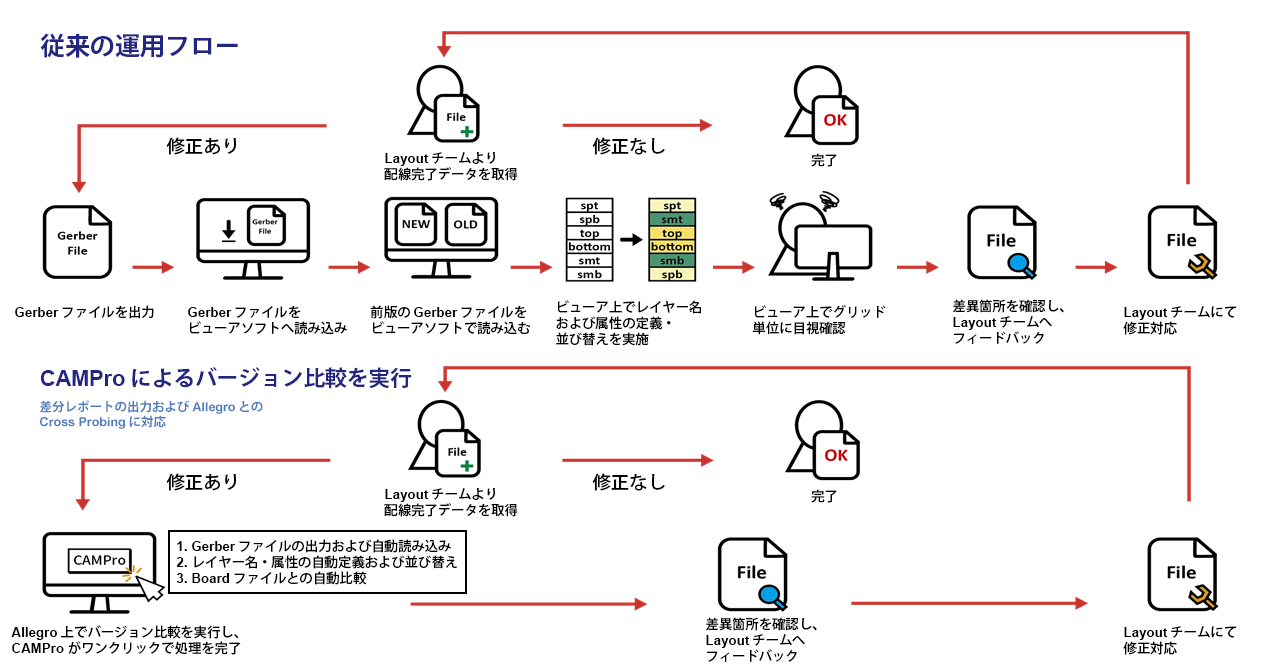

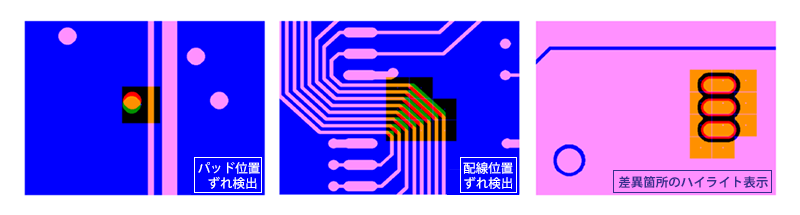

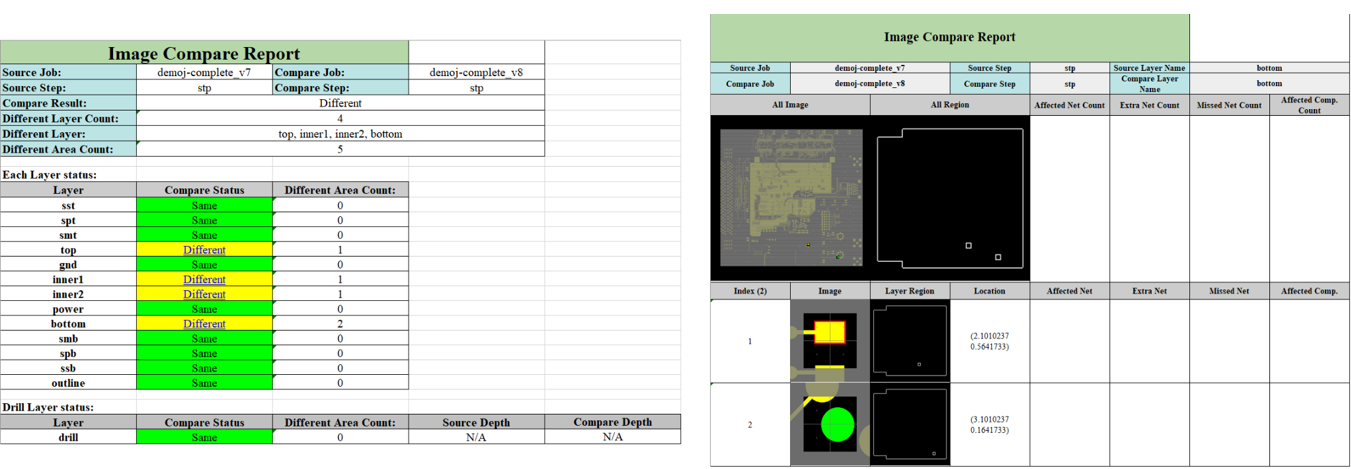

こうした構造化データを基盤として開発されたのが、後工程検証向けネイティブツール「CAMPro」シリーズです。Cadence^® Allegro^® の SKILL と最適に統合され、PCB Editor 上で各レイヤーの設定および必要パラメータを定義するだけで、ワンクリックにより後工程検証への出力や、過去バージョン（品番）との図面比較を実行できます。これにより、出力プロセスの自動化、設計データの製造適合性向上、さらにはバージョン間差異の高精度かつ迅速な比較を実現します。

主な特長

	Allegro と連携し、各種ツールを統合

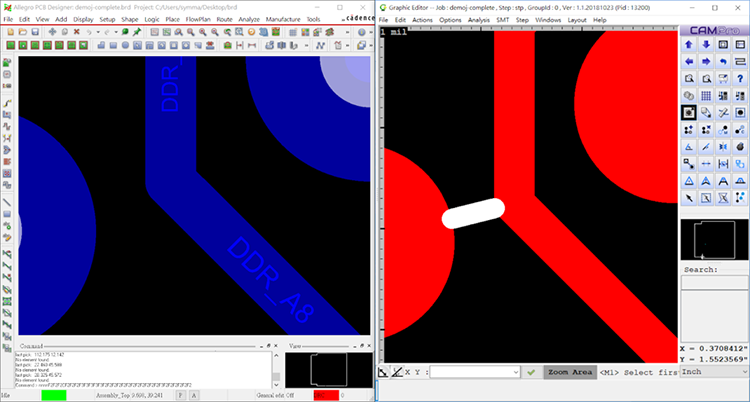

	Cross Probing により Allegro へ即時フィードバック、設計修正を効率化
	Gerber データのビュー機能

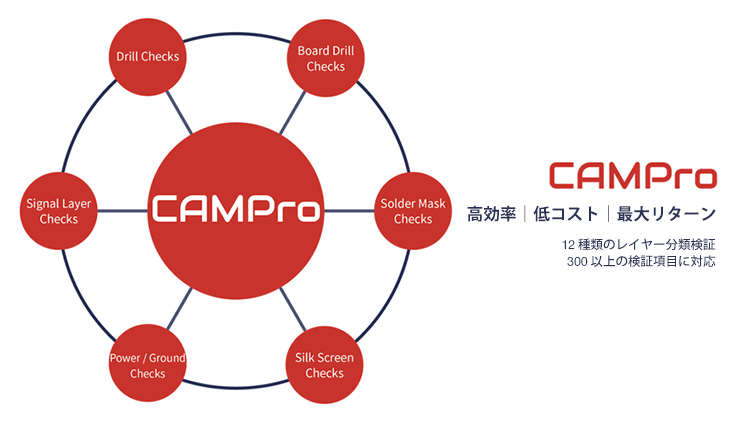

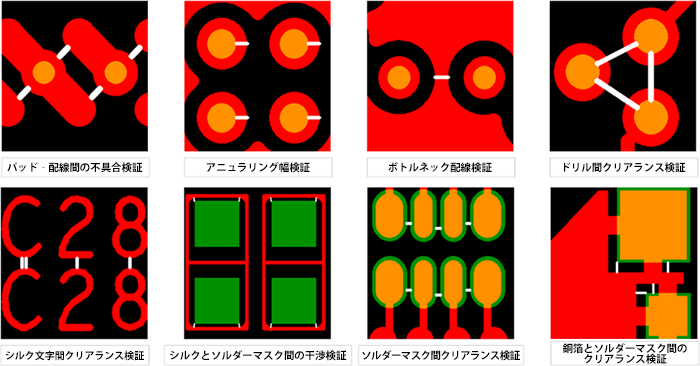

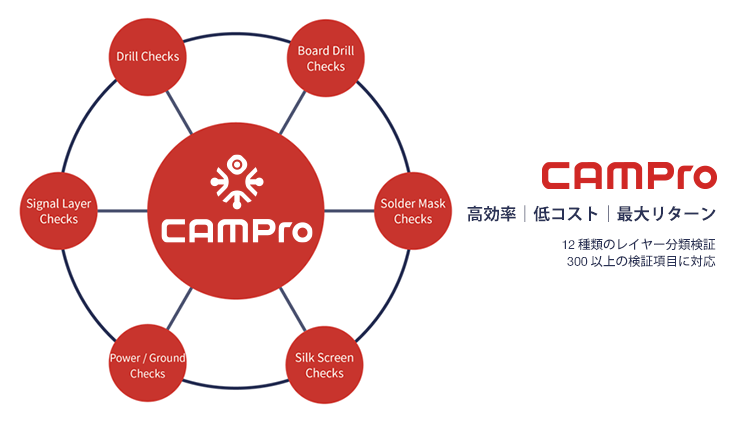

	自動 DFM／DFA 検証
	検証レポートの自動出力

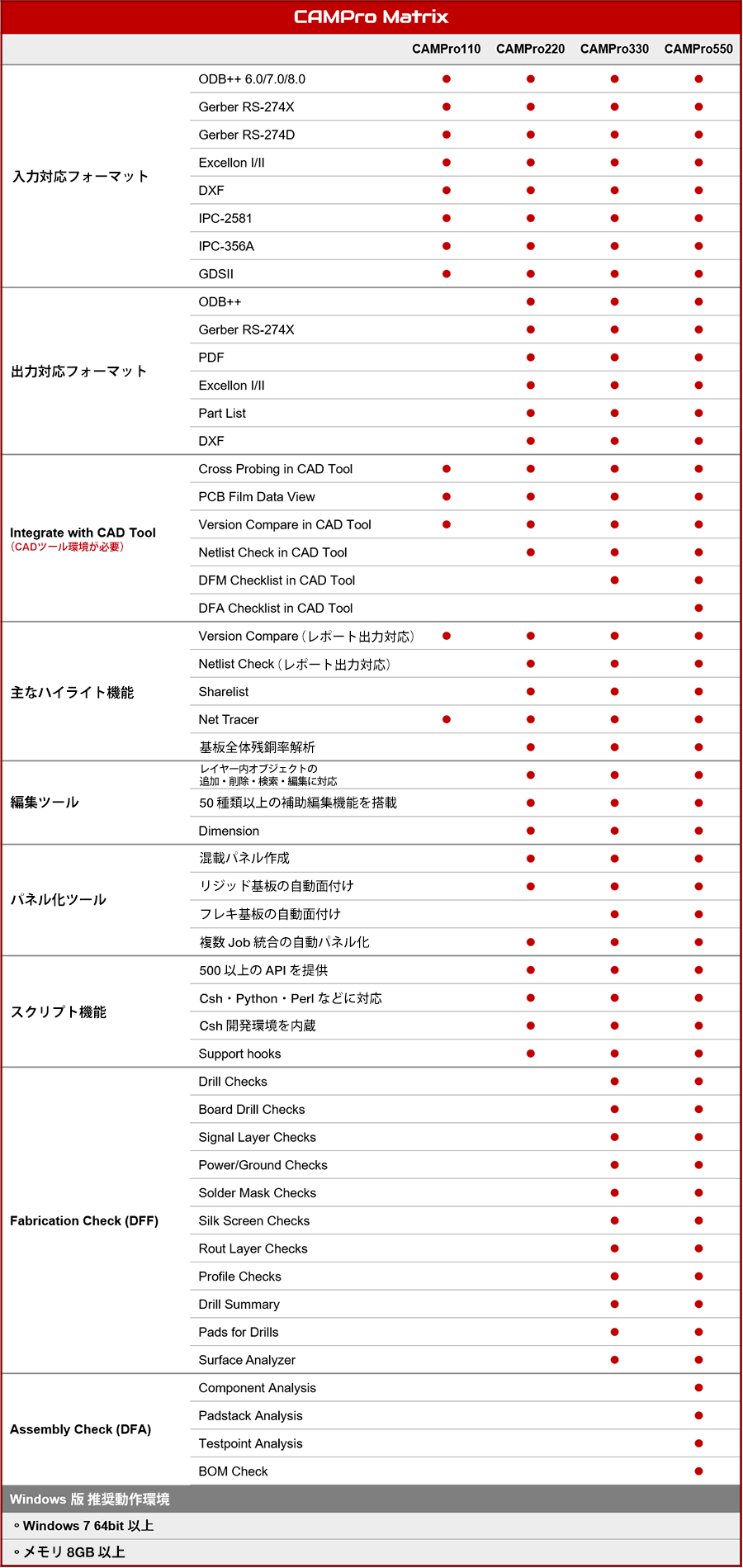

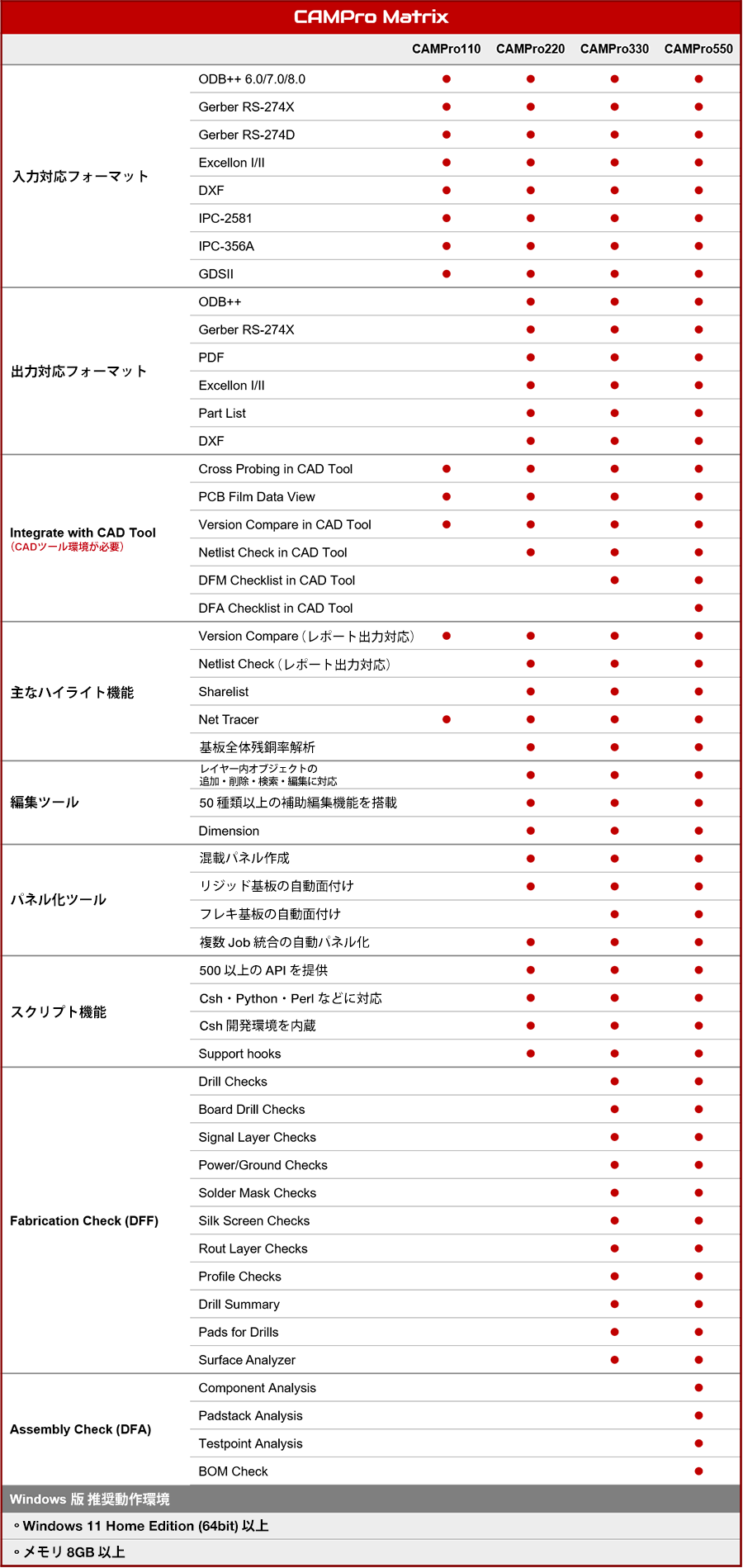

製品ラインアップ

CAMPro シリーズは、用途や機能、予算に応じて以下の 4 製品をラインアップしています

CAMPro110

各種出力データの閲覧に特化したモデルです。LAYOUT 後のデータとして、ODB++、Gerber RS-274X／RS-274D、DXF、IPC-2581、Excellon I／II、IPC-356A などのフォーマットに対応。EE をはじめとする設計エンジニアが、生産用データを容易に確認できます。

CAMPro220

CAD 計工程向けに、Open／Short 検証および PCB パネル化支援機能を提供するモデルです。設計段階における短絡・断線チェックや面付け作業の課題を自動化により効率的に解決します。

CAMPro330

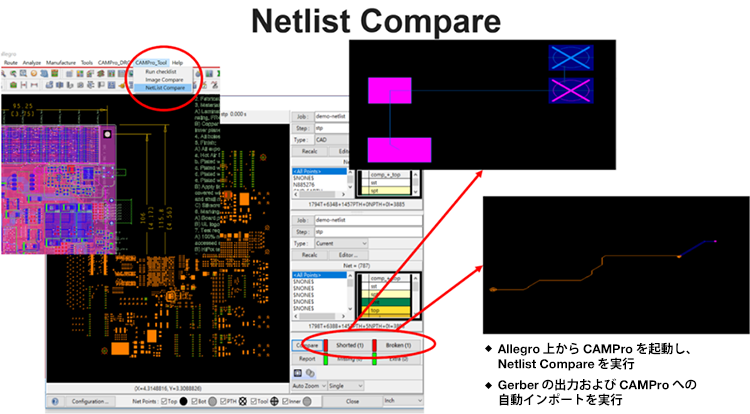

LAYOUT 後の各種出力データに対する後工程検証を行うモデルです。前述の各種データの閲覧・編集が可能なほか、Allegro との統合インターフェースにより、バージョン比較やネット解析などを直接実行できます。

CAMPro550

前述機能に加え、基板メーカーの製造プロセス条件を設定・適用して検証することが可能です。出力データが実際の製造条件に適合しているかを事前に確認できます。さらに、Assembly Check や DFM の自動編集機能を搭載。多言語に対応したスクリプト作成機能により、ヒューマンエラーの防止と業務効率の向上を実現します。

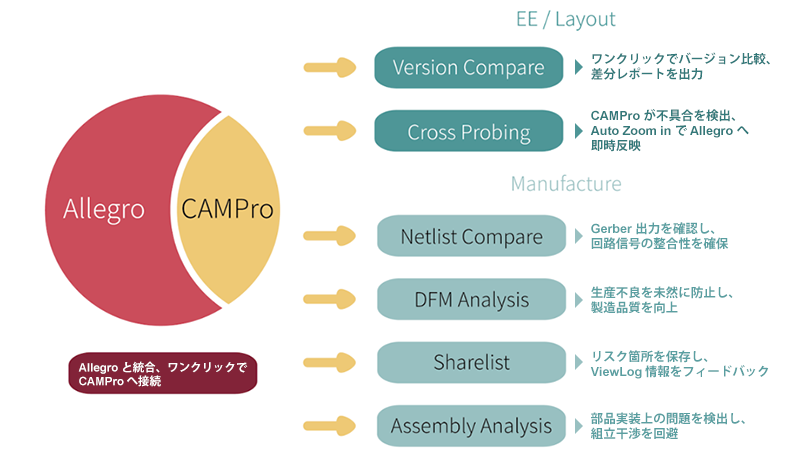

CAMPro と Allegro の統合連携

CAMPro と Allegro を統合することで、高品質な PCB 設計を支援します。設計段階において各種検証項目を自動検出し、生産仕様に基づいた詳細なチェックを実施。量産投入前の最終確認を効率化し、従来手作業で行っていた煩雑な工程を自動化します。これにより、手戻りの削減、生産安定性の向上、製造品質の確保を実現し、製品の市場投入までのリードタイムを短縮します。
